Význam WAN

Vlastnosti WAN:

• pokrývajú veľké územie
• navzájom prepájajú vzdialené siete a používateľov
• nevlastnia ich firmy ale poskytovatelia pripojenia
• za pripojenie sa platia poplatky
• používajú šírku pásma od kb/s až po mb/s

Delenie WAN sietí podľa súkromia:

1. súkromné:
   • garantovaná podpora a šírka pásma
   • vyššia bezpečnosť
   • drahšie
2. verejné:
   • používajú internet

WAN topológie:

• Point to point
• Hub and spoke
• Dual homed
• Fully meshed
• Partially meshed

Veľkosť sietí:

• podľa veľkosti firmy sa menia požiadavky na WAN sieť
• firmy sa delia na:
  • malá sieť
  • areálová sieť
  • pobočková sieť
  • distribuovaná sieť

Činnosť WAN:

• WAN siete sú definované na prvých 2 vrstvách OSI modelu, protokoly pre ne poskytuje viacero firiem
• príklady protokolov pre vrstvu L1:
  • SDH
  • SONET
  • DWDM
• príklady protokolov pre vrstvu L2:
  • DSL
  • Cable
  • Wireless
  • Ethernet
  • MPLS
  • PPP
  • HDLC
  • Frame Relay
  • ATM

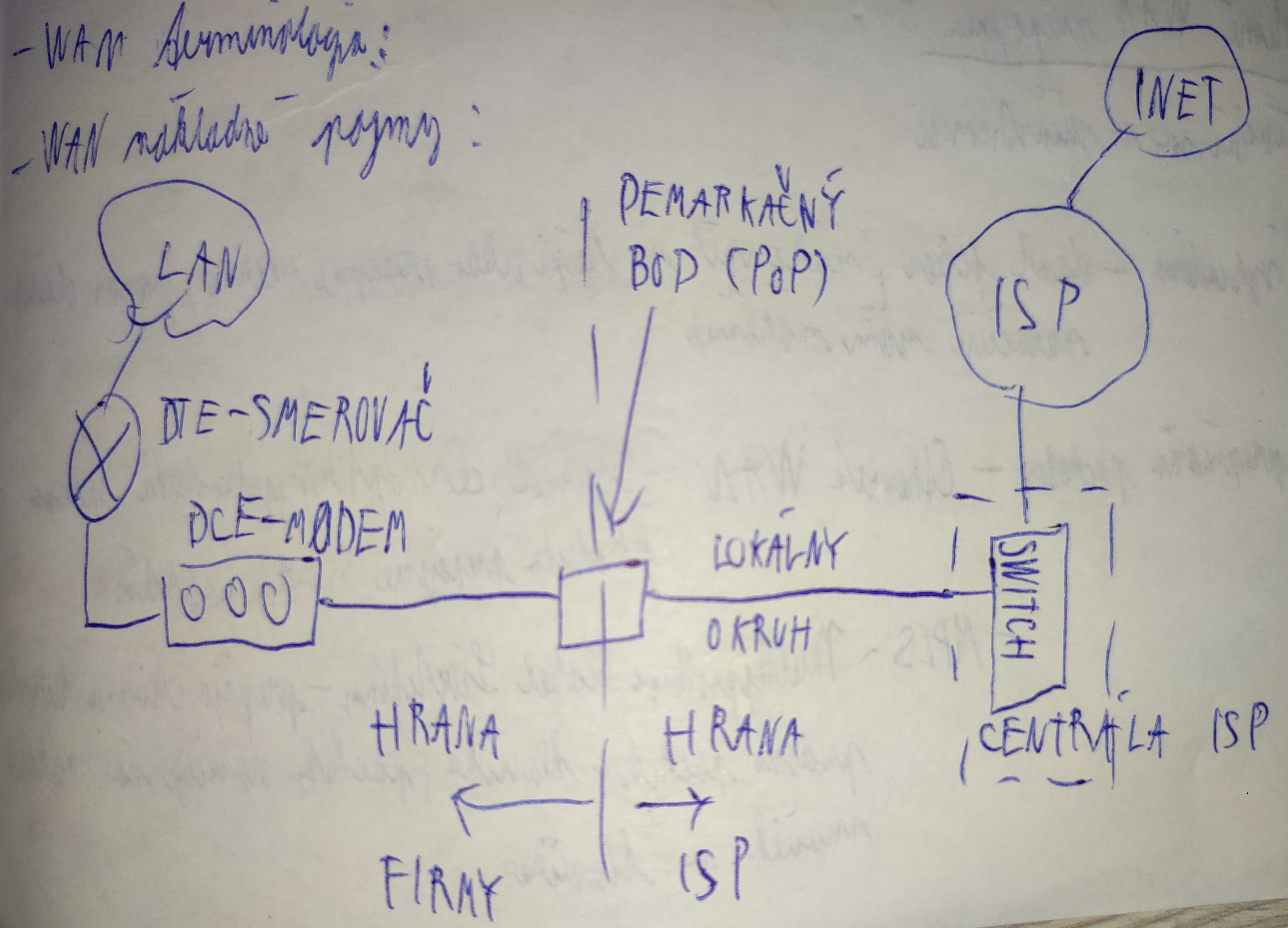

WAN terminológia:

WAN základné pojmy:

Tradičné WAN pripojenia:

• zastarané, už sa takmer nepoužívajú
• delenie:
  1. vyhradené:
     • používa sa prenajatá linka, najdrahší ale najkvalitnejší
     • T1 má šírku pásma 1,5 mb/s
  2. prepínané:
     • sieť sa prepína medzi viacerými zákazníkmi dvomi spôsobmi:
       1. prepínanie okruhov - PSTN, ISDN
       2. prepínanie paketov
          • Frame Relay - používa virtuálne okruhy
          • ATM - na prenos používa bunky s konštantnou dĺžkou 53 B

Moderné WAN pripojenia:

• používajú sa v súčastnosti
• delenie:
  1. vyhradené - dark fiber, zákazníci si kúpi alebo prenajme vlákno, prenos dát zaručuje sám zákazník
  2. prepínanie paketov:
     • Ethernet WAN - ethernet cez optiku, jednoduchá správa, jednoduché prepojenie s LAN, efektívne
     • MPLS - Multiprotocol Label Switching - prepája rôzne technológie, pridáva paketom hlavičku, pakety doručuje na základe značiek v hlavičke
  3. internetové prepojenie:
     • na pripojenie sa používa široko - pásmová VPN
     • využívajú sa drôtové a bezdrôtové technológie

Drôtové technológie:

1. DLS (digital subscriber line):
   • široko pásmový prenos cez telefónne káble
   • používa sa viac verzií ADSL, SDSL, VDSL
   • technológia je citlivá na kvalitu liniek a vzdialenosť od ústredne (max 5 km)
   • používané zariadenia:
     • DSL modem
     • DSLAM - prístupový multiplexor
2. káblová:
   • prenos dát cez koaxiálne TV rozvody
   • šírka pásma je zdieľaná
   • DOCSIS štandard
   • používané zariadenia:
     • káblový modem
     • CMTS ukončovací systém
3. optické:
   • FTTx preberané v 1. polroku

Bezdrôtové technológie:

1. WIFI:
   • malý dosah, rušenie
2. mobilné dáta:
   • kvalitnejšie, ale drahšie
3. satelitný internet:
   • pre nedostupné miesta, veľký ping
4. WIMAX

VPN a IPsec

VPN:

• vytvoríme tunel v internete (virtuálnu sieť), ktorý zašifrujeme
• VPN vytvárame medzi VPN bránami alebo medzi VPN klientmi
• VPN brány: smerovač, firewall, ASA
• výhody VPN:
  1. lacnejšie
  2. bezpečné
  3. dobre škálovateľné
  4. kompatibilné s prenosovými technológiami

Delenie VPN:

1. spravované firmou:
   1. site to site:
      • medzi pobočkami
      • užívatelia o VPN nevedia
      • používane technológie: IPsec, GRE, DMVPN, VTI
   2. remote access:
      • pripojenie 1 zariadenia do firmy
      • užívateľ o VPN vie
      • používa sa klientská a bezklientská verzia
2. spravované poskytovateľom:
   • layer 2 MPLS
   • layer 3 MPLS

Typy VPN:

• remote access VPN (2 verzie):
  1. IPsec - klientská, musíme nainštalovať a nastaviť software, podporuje všetky sieťové aplikácie, vysoké zabezpečenie, authentifikácia a šifrovanie
  2. SSL - bezklientská, používa sa webový prehliadač, menšia podpora aplikácii, slabšie zabezpečenie
• site to site VPN (použité technológie):
  1. GRE (Generic Routing Encapsulation) - vytvára zabezpečené tunely, ktoré sa následne zabezpečujú pomocou IPsec, k pôvodnému paketu pridáva ďalšiu IP hlavičku
  2. DMVPN (Dynamic Multipoint VPN) - z jedného fyzického rozhrania sa podľa potreby vytvára viacero tunelov, používa sa na to Multipoint GRE (mGRE)
  3. VTI (Virtual Tunnel Interface) - tunel začína na virtuálnom rozhraní, nie na fyzickom
  4. IPsec - pozri ďalšie kapitoly
• VPN spravované poskytovateľom (2 verzie):
  1. Layer 3 MPLS VPN - siete sú virtuálne pripojené na 1 smerovač
  2. Layer 2 MPLS VPN - siete sú virtuálne pripojené na 1 virtuálny prepínač

IPsec:

• zabezpečuje IP komunikáciu
• skladá sa z 5 vrstiev:
  1. nastavenie IPsec:
     1. Authentification Header (AH) - dáta nie sú šifrované
     2. Encapsulation Security Protocol (ESP) - šifrovanie dát
     3. AH + ESP
  2. utajenie dát:
     • pomocou symetrických šifrovacích protokolov napr.: DES, 3DES, AES, SEAL
  3. integrita dát:
     • overuje nemennosť dát pri prenose, používa sa elektronická pečiatka, hashovacie algoritmy napr.: MD5, SHA
  4. authentifikácia:
     • overenie pravosti zdroja, používajú sa 2 techniky:
       1. PSK - predzdieľané heslo
       2. RSA - elektronický podpis, používa sa asymetrické šifrovanie a šifrovací pár
  5. výmena hesiel vo verejnom internete:
     • používajú sa rôzne protokoly Diffie - Hellman

Správa siete

CDP (Cisco Discovery Protocol):

• protokol vrstvy L2 komunikujú iba susedné zariadenia, používa sa na mapovanie siete a hľadanie chýb
• kvôli bezpečnosti sa na nedôveryhodných portoch vypína

LLDP (Link Layer Discovery Protocol):

• otvorená a vylepšená verzia CDP

NTP (Network Time Protocol):

• cisco zariadenia nemajú RTC (Real Time Clock)
• pri každom reštarte preto musíme nastaviť čas a dátum
• NTP umožňuje automatické nastavenie (zariadenie sa automaticky synchronizuje so serverom)

SNMP:

• protokol na monitorovanie siete, skladá sa z 3 častí:
  1. SNMP manager
  2. SNMP agents - monitorované zariadenia
  3. db informácia MIB - uložená v agentoch
• typy správ:
  1. set - nastavenie agenta
  2. get - načítanie info z db
  3. trap - správa spustená udalosťou napr.: vypnutie portu
• SNMP verzie:
  • v1, v2, v3 - vylepšuje sa komunikácia a zabezpečenie
• db info je usporiadané hierarchicky, každá položka je identifikovaná pomocou object id OID

Syslog:

• operačný systém generuje správy, ktoré syslog spracováva
• výsledkom spracovania môže byť:
  1. zápis správy do ram pämate
  2. výpis správy na konzolovú linku
  3. výpis do terminálu (SSH, TELNET)
  4. zápis na syslog server
• správy sa delia podľa dôležitosti napr.:
  0 emergency
  1 alert
  2 critical
  3 error
  4 warning

Súborové systémy na smerovači a prepínači

• na správu sa používaju linux príkazy (dir, cd, pwd)
• záloha conf:
  1. cez schránku (show run, ctrl + c, ctrl + v)
  2. TFTP copy run tftp
  3. na USB copy run usbflash0
• pri obneve conf sa vymenia argumenty:
  • napr.: copy tftp run
• obnova zabudnutého hesla:
  • obídeme nvram pamäť v, ktorej je heslo uložené

Správa ISO súborov:

• OS sa zálohuje a obnovuje podobne ako conf

Hierarchické siete:

• organizácie vyžadujú od sietí:
  1. konvergovanú premávku
  2. podporu kritických aplikácii
  3. rôzne obchodné požiadavky
  4. centralizovanú správu

Borderless Switched Networks

• odporúčania od cisco pre návrh LAN sietí
• takéto siete sú: hierarchické, modulárne, odolné, pružné
• používa 3-vrstvová hierarchia:
  1. prístupová vrstva - prístup koncových zariadení do siete, najviac zariadení ale najmenší výkon
  2. distribučná vrstva - smerovanie, priorita a firewall, menej zariadení ale výkonnejších
  3. jadrová vrstva - rýchle prepojenie segmentov siete a pripojenie do internetu, najmenej zariadení ale najvýkonnejších
• pre menšie firmy sa používa 2-vrstvová hierarchia

Škálovateľné siete:

• sú to siete, ktoré sa ľahko zväčšujú
• používajú 4 hlavné technológie:
  1. redundanciu - zvyšuje sa spoľahlivosť siete, slučky riešime pomocou STP
  2. zväčšovanie šírky pásma pomocou agregácie liniek, protokoly ETHERCHANNEL
  3. rozšírenie prístupovej vrstvy a bezdrôtový prístup, musíme vybrať vhodné zariadenia, vyriešiť pokrytie signálom, zobrať do úvahy rušenie a bezpečnosť
  4. použitie vhodného smerovacieho protokolu, OSPF (používa sa lebo je hierarchický)

Vlastnosti prepínačov:

• delenie podľa použitia:
  • areálové
  • spravované cez cloud
  • pre dátové centrá
  • pre ISP
  • pre virtuálne siete
• vlastnosti:
  • fixná alebo modulárna konfigurácia
  • hrúbka (1U, 2U, …)
  • cena
  • hustota portov
  • napájací zdroj
  • spoľahlivosť
  • preposielacie pomery
  • power over ethernet (PoE)
  • L3 prepínanie

Vlastnosti smerovačov:

• delenie podľa použitia:
  • pobočkové pre hranu (edge) firmy (siete)
  • pre ISP
• vlastnosti:
  • počty a typy portov a slotov
  • vlastnosti operačného systému
